Nhóm modder chế tạo card màn hình NVIDIA RTX 5090 dùng cổng nguồn 8-pin truyền thống
Các sự cố chảy cổng nguồn 16-pin tiếp tục hoành hành trên nhiều dòng card đồ họa cao cấp. Mới đây, nhóm modder tại TecLab đã thành công độ chế NVIDIA RTX 5090 chuyển sang sử dụng cổng nguồn 8-pin cũ nhưng vẫn hoạt động ổn định ở mức công suất cao.
Các modder tại TecLab vừa tạo ra chiếc card đồ họa NVIDIA RTX 5090 đầu tiên trên thế giới sử dụng các đầu cắm nguồn 8-pin thay vì thiết kế 16-pin mỏng manh.
Cổng 16-Pin tiếp tục làm chảy các GPU đắt tiền, nhưng TecLab đã tìm ra cách mod RTX 5090 của NVIDIA với cổng 8-Pin
Các báo cáo về việc đầu cắm 16-pin làm chảy card đồ họa NVIDIA RTX 50 và RTX 40 ngày càng gia tăng. Cùng loại đầu cắm này cũng gây hư hại cho nhiều GPU AMD RX 9000 sử dụng chúng, và vấn đề này không chỉ nằm ở mức tiêu thụ điện năng cao vì ngay cả các dòng card có công suất thấp hơn cũng bị ảnh hưởng.
Mặc dù NVIDIA và các đối tác, đặc biệt là PCI-SIG, đã cho ra mắt tiêu chuẩn đầu cắm 12V-2x6 mới được cho là sẽ cải thiện khả năng cân bằng nguồn điện và tăng cường bảo vệ, nhưng điều đó không hiệu quả khi chúng ta thấy nhiều người mua và thậm chí cả các cơ quan truyền thông vẫn phải đối mặt với tình trạng chảy cổng. Hơn nữa, hầu như tất cả các nhà cung cấp nguồn (PSU) và GPU lớn đều đang tung ra các loại cáp nguồn chuyên dụng nhằm giảm thiểu những vấn đề này, nhưng ngay cả những loại cáp đó cũng không thể cứu được các bo mạch.
Khi áp lực đè nặng lên các nhà sản xuất card đồ họa đang sản xuất các thiết kế 16-pin, các modder tại TecLab đã tự mình hành động để tạo ra chiếc card đồ họa NVIDIA RTX 5090 đầu tiên trên thế giới tích hợp các đầu cắm 8-pin.
Bản độ này không phải là thiết kế chính thức, nhưng nó nhằm chứng minh rằng RTX 5090 hoàn toàn có thể sử dụng các đầu cắm 8-pin tiêu chuẩn và hoạt động đúng theo thông số kỹ thuật. Thiết kế này loại bỏ tất cả các mối hàn và bản độ từ phiên bản tùy chỉnh GALAX HOF OC LAB vốn có hai đầu cắm 16-pin, và thay thế bằng 3 đầu cắm 3 x 8-pin. TecLab cho biết họ tin rằng chiếc card thậm chí có thể chạy chỉ với hai đầu cắm 8-pin. Thử nghiệm ban đầu sử dụng các đầu cắm nguồn XT90 có thể duy trì tải lên tới 90 Amps mỗi chiếc, trong khi bản demo mới sử dụng đầu cắm tiêu chuẩn 8-pin Mini-Fit Jr.

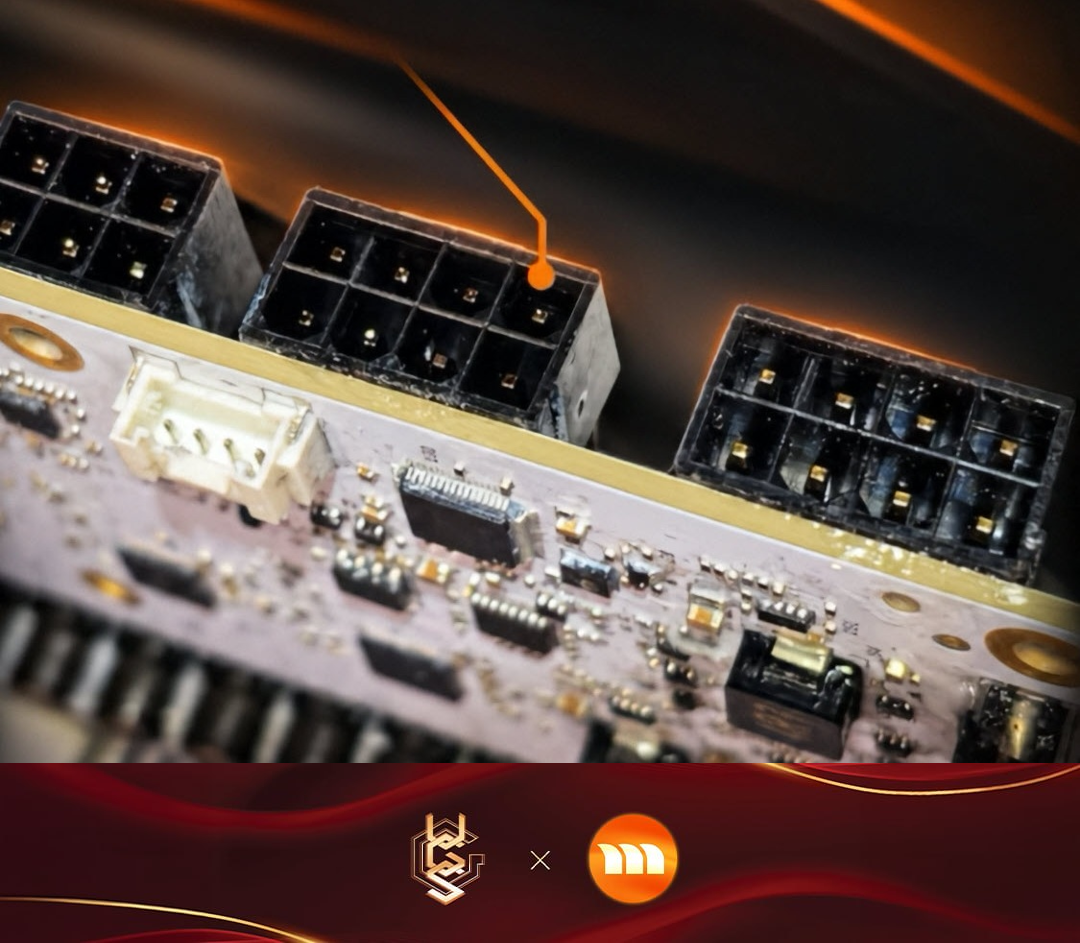

Để đạt được bản độ này, TecLab đã phải đánh lừa các chân cảm biến để đảm bảo card hoạt động với bộ ba đầu cắm 8-pin. Các chân Sense 0 và Sense 1 được kết nối chéo với nhau (đấu dây lại) để card có thể nhận diện và hoạt động ở mức công suất tối đa khả dụng. Các đầu cắm này nằm ở mặt sau của bo mạch PCB sử dụng các tấm đồng được quấn quanh các đầu cáp, và có tổng cộng 24 sợi cáp tiết diện lớn đi từ các đầu cắm đến bo mạch PCB ở mặt trước để cung cấp điện.
Bản độ không yêu cầu bất kỳ thay đổi nào đối với BIOS hoặc phần mềm; mọi thứ đều được thực hiện ở cấp độ phần cứng. Thiết kế cuối cùng kết hợp chín đường +12V, mỗi đường mang dòng điện từ 8-8.5A.
Để minh họa cho sự thay đổi thiết kế này, TecLab đã dần tăng ngưỡng công suất từ 400W lên 500W, 600W và cuối cùng đạt mức công suất đầu vào đỉnh điểm là 900W, tất cả đều thông qua ba đầu cắm 8-pin đó. Nhiệt độ và điện áp được theo dõi liên tục trong suốt quá trình thử nghiệm.
Chúng ta biết rằng mỗi đầu cắm 8-pin có giới hạn tiêu chuẩn là 150W, nhưng đó chỉ là thông số kỹ thuật của ngành và giới hạn thực tế còn cao hơn thế.
Kết quả cuối cùng của thử nghiệm là NVIDIA RTX 5090 đã có thể hút dòng điện đỉnh trên 60A và hoạt động ở tần số 3400 MHz, đây là một dải ép xung cao. Cáp và mối hàn bên trong không chỉ hỗ trợ tải đỉnh (vượt quá thông số kỹ thuật) mà còn hoạt động trong giới hạn an toàn về điện và nhiệt.
TecLab đã tiến thêm một bước để chứng minh khả năng thực tế của thiết kế 3x 8-pin trên RTX 5090 bằng cách cho card chịu tải vượt quá 120A ở xung nhịp khoảng 3400 MHz trong hơn một giờ, đồng thời duy trì nhiệt độ thấp hầu như không vượt quá 35C qua các sợi cáp.
Thực tế, việc tháo đầu cắm thứ ba giữa các phiên chạy vẫn giúp card hoạt động và duy trì trên 66 Amps trong khi chạy ở tốc độ trên 3200 MHz. Nhiệt độ đo qua camera hồng ngoại ghi nhận dưới 25C.
Và cuối cùng, chỉ với một đầu cắm duy nhất, card vẫn duy trì 65 Amps, hoạt động trong khoảng 3.1-3.2 GHz và đầu cắm đơn này chạy ở khoảng 45C trong bài kiểm tra căng thẳng (stress test), điều này thực sự ấn tượng. Nhiệt độ cao nhất trên cáp đạt khoảng 65C.
Vì vậy, bản demo này từ TecLab cho thấy các đầu cắm 8-pin cũ vẫn là một lựa chọn khả thi cho các dòng card đồ họa nhanh nhất của NVIDIA. Liệu các đối tác AIB có sử dụng lại chúng hay không lại là một câu hỏi khác, nhưng với những khoản đầu tư họ đã rót vào hệ sinh thái 16-pin mới, điều đó có vẻ khó xảy ra. Chúng ta chỉ hy vọng rằng những đơn vị đặt ra tiêu chuẩn mới cũng sẽ thực thi việc tuân thủ đúng quy chuẩn để tất cả những ai đang sử dụng card có cổng 16-pin cảm thấy yên tâm hơn.
