Kỹ thuật đảo ngược không cần dữ liệu CAD: Cách MetroY Ultra số hóa vật thể thực tế

🖥️ KỸ THUẬT ĐẢO NGƯỢC KHÔNG CẦN DỮ LIỆU CAD: CÁCH METROY ULTRA SỐ HÓA VẬT THỂ THỰC TẾ

Kỹ thuật đảo ngược thường bắt đầu với một bộ phận vật lý nhưng không có dữ liệu số đáng tin cậy. Trong việc phục hồi và tùy chỉnh, việc đo đạc thủ công có thể cung cấp các kích thước cơ bản, nhưng nó trở nên hạn chế khi các đường cong phức tạp, điểm lắp ráp và khoảng hở hẹp cần được nắm bắt một cách chính xác. MetroY Ultra ghi lại hình học ba chiều thực tế của một bộ phận, cung cấp một tham chiếu kỹ thuật số đáng tin cậy cho kỹ thuật đảo ngược, thiết kế tùy chỉnh và sản xuất.

Thiết kế khay ghế xe máy tùy chỉnh từ dữ liệu quét chính xác

Trong một dự án độ chiếc Honda CB400 đời 1984, người thợ cần tạo ra một khay ghế và mặt ghế tùy chỉnh, đồng thời tích hợp chắn bùn sau vào khung phụ phía sau đã được sửa đổi. Thách thức không chỉ đơn thuần là thiết kế một bộ phận mới, mà là làm sao để bộ phận đó khớp chính xác với chiếc xe máy có hình học đã bị thay đổi. Theo truyền thống, công việc này thường được thực hiện bằng kim loại tấm hàn hoặc sợi thủy tinh đắp lớp. Cả hai phương pháp đều có thể tạo ra các bộ phận chắc chắn, nhưng chúng cũng đòi hỏi việc cắt, tỉa, chà nhám, lắp ráp và điều chỉnh thủ công lặp đi lặp lại. Khi hình học của cấu trúc hiện có chưa được nắm rõ hoàn toàn, những điều chỉnh này thường là một phần của chính quá trình thiết kế.

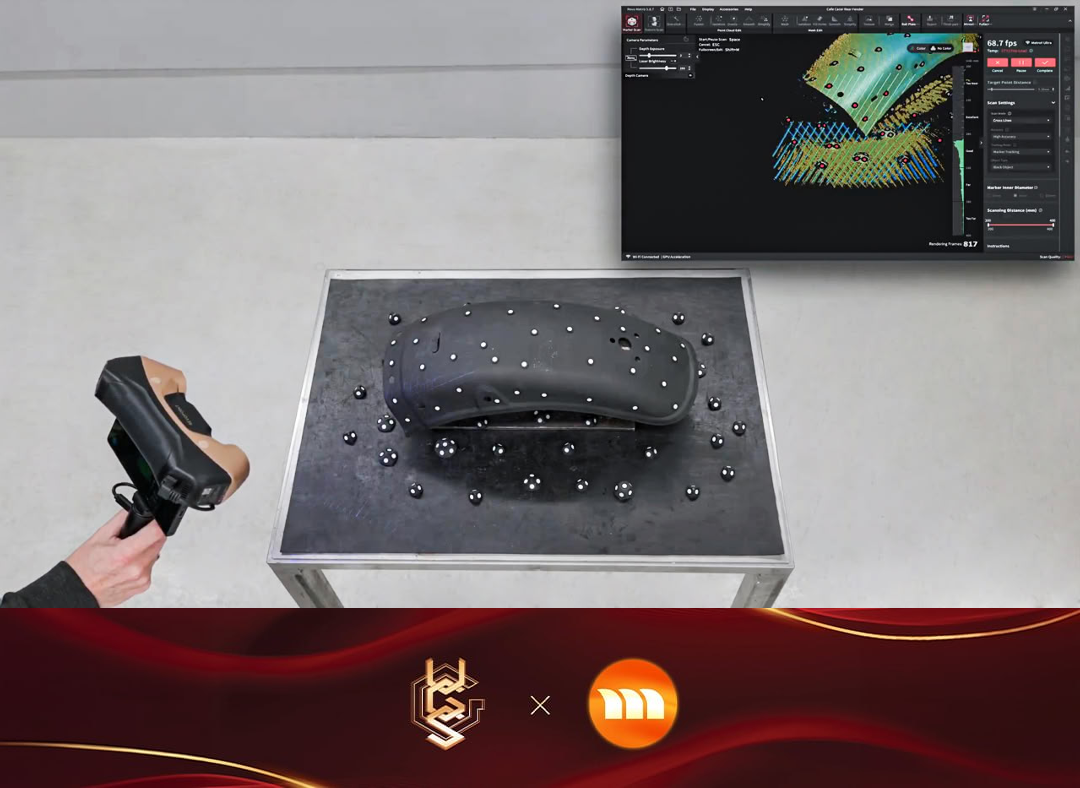

Thay vì bắt đầu bằng công việc kim loại hay sợi thủy tinh, người thợ đã chuyển dự án sang quy trình làm việc kỹ thuật số. Chiếc xe máy đã được quét 3D từ trước, và MetroY Ultra sau đó được sử dụng để chụp lại chắn bùn sau từ nhiều góc độ, bao gồm cả mặt trên và mặt dưới. Các điểm đánh dấu được đặt trên và xung quanh chắn bùn để hỗ trợ theo dõi ổn định, đồng thời thu thập đủ độ chồng lấp để dữ liệu quét có thể được hợp nhất thành một mô hình hoàn chỉnh. Việc chụp cả hai mặt của chắn bùn rất quan trọng vì hình dáng tổng thể, các tính năng lắp ráp và mối quan hệ của bộ phận với khung xung quanh đều cần được thể hiện trong mô hình kỹ thuật số.

Quá trình quét được thực hiện và xử lý ban đầu trong Revo Metro, phần mềm của Revopoint dành cho MetroY Ultra. Từ đó, dữ liệu có thể được xem lại và chuẩn bị trước khi chuyển sang các bước làm sạch tiếp theo. Một thách thức thực tế là một số lỗ liên quan đến điểm đánh dấu có kích thước tương tự như các lỗ lắp ráp thực tế trên chắn bùn, vì vậy mô hình phải được làm sạch cẩn thận: các lỗ không mong muốn và các hiện vật nhiễu khi quét đã được loại bỏ, trong khi các lỗ bu-lông thực tế được giữ lại. Sự phân biệt này rất quan trọng đối với thiết kế tiếp theo: việc giữ lại hình học lắp ráp thực tế trong khi loại bỏ các nhiễu quét đảm bảo rằng mô hình kỹ thuật số vẫn là một bản thể hiện hữu ích của bộ phận vật lý.

Sau khi được làm sạch, bản quét chắn bùn sau được kết hợp với bản quét toàn bộ xe máy trong phần mềm CAD. Điều này mang lại cho người thợ một tham chiếu kỹ thuật số chính xác về cách chắn bùn, vòng khung và khu vực ghế ngồi liên quan với nhau như thế nào. Thay vì làm việc từ một loạt các phép đo và cố gắng tái构造 các mối quan hệ này thủ công, người thợ giờ đây có thể thiết kế dựa trên hình học thực tế của chiếc xe máy đã được sửa đổi. Sử dụng hình học khung đã quét làm hướng dẫn, anh ấy đã thiết kế một khay ghế có thể in 3D với các đường cắt khớp với khung thực tế, cùng với các lỗ đi dây cáp và các điểm lắp cho ren đồng.

Đối với loại thiết kế tùy chỉnh vừa vặn này, MetroY Ultra cung cấp dữ liệu quét chính xác mang lại cho giai đoạn thiết kế ban đầu một nền tảng đáng tin cậy hơn. Giá trị không chỉ đơn thuần là có mô hình 3D của chắn bùn, mà là có hình học thực tế của nó sẵn sàng làm tài liệu tham khảo thiết kế. Thay vì bắt đầu bằng các phép đo thô hoặc thử lắp ráp lặp đi lặp lại, người thợ có thể kiểm tra và điều chỉnh thiết kế kỹ thuật số trước khi cắt kim loại, đắp sợi thủy tinh hoặc tiến hành in 3D kích thước đầy đủ. Đối với một bản độ độc nhất, điều này giúp chuyển quá trình lắp ráp từ việc thử và sai thủ công sang quy trình thiết kế kỹ thuật số.

Số hóa chính xác một bộ phận xe cổ

Lưới tản nhiệt bộ tản nhiệt có thể trông giống như một bộ phận ngoại thất đơn giản, nhưng trong việc phục hồi xe cổ, nó có thể là một bộ phận quyết định độ khít. Trong dự án này, MetroY Ultra đã được sử dụng để quét lưới tản nhiệt cho một chiếc VW Golf MK1 Convertible, tạo ra tham chiếu kỹ thuật số độ chính xác cao cho một bộ phận vốn khó tìm nguồn cung, sửa chữa hoặc tái sản xuất.

Đối với các dòng xe đời cũ, dữ liệu CAD gốc thường không có sẵn, và các phụ tùng thay thế có thể khác nhau về tình trạng, hình dáng hoặc độ khít. Đối với lưới tản nhiệt, độ chính xác quan trọng vượt ra ngoài kích thước tổng thể: cấu hình cạnh, điểm lắp ráp, các khe hở, quá trình chuyển đổi bề mặt và các kết nối với thân xe xung quanh đều ảnh hưởng đến độ khít.

Khả năng quét độ chính xác cao của MetroY Ultra ghi lại các chi tiết này đầy đủ hơn so với việc đo thủ công đơn thuần. Thay vì dựa vào sự xấp xỉ bằng mắt thường hoặc các kích thước hạn chế, những người phục hồi và thiết kế có thể làm việc dựa trên hình học thực tế của bộ phận. Mô hình kỹ thuật số thu được cung cấp một tham chiếu đáng tin cậy cho việc lập kế hoạch sửa chữa, tái sản xuất, sửa đổi hoặc lưu trữ kỹ thuật số lâu dài.

Bằng cách số hóa chính xác lưới tản nhiệt, MetroY Ultra giúp việc phục hồi và thiết kế lại trở nên được kiểm soát tốt hơn, đặc biệt đối với các bộ phận không còn dễ thay thế thông qua các kênh cung ứng thông thường.

Quét một bộ phận màu đen để lắp ráp tùy chỉnh

Một ứng dụng tiêu biểu khác đến từ bản độ S197 trang bị thân bướm ga Whipple 132 mm. Dự án yêu cầu một bộ đệm nhiệt tùy chỉnh, nơi việc hiểu chính xác các giao diện linh kiện là vô cùng quan trọng.

Trong các dự án độ hiệu năng cao, các bộ phận tùy chỉnh thường cần phải phù hợp với một thiết lập cụ thể thay vì cấu hình nguyên bản từ nhà máy. Hình học quan trọng bao gồm các khu vực lắp ráp, lỗ bu-lông, cấu hình cạnh, khoảng hở và các cấu trúc xung quanh. Nếu không có dữ liệu chính xác, các điều chỉnh lặp đi lặp lại có thể cần thiết để đạt được độ khít thích hợp.

Linh kiện này có bề mặt màu đen, có thể khiến việc quét 3D trở nên khó khăn hơn, đặc biệt là đối với các khu vực cong, phần lõm và các cạnh quan trọng về độ khít. Tuy nhiên, MetroY Ultra vẫn có thể ghi lại hình học có thể sử dụng trên các khu vực thách thức này, cung cấp tham chiếu kỹ thuật số cho việc thiết kế và căn chỉnh miếng đệm.

Sử dụng dữ liệu quét từ linh kiện thực tế giúp giảm bớt việc phỏng đoán trước khi tạo mô hình hoặc sản xuất. Nó cho phép các nhà thiết kế hiểu rõ hơn các yêu cầu về độ khít, nhu cầu khoảng hở và các tính năng chính cần thiết để lắp đặt đúng cách.

Điểm khởi đầu đáng tin cậy hơn cho kỹ thuật đảo ngược

Nhìn chung, những ví dụ này chứng minh ba khả năng quan trọng trong kỹ thuật đảo ngược thực tế: hình học chính xác cho việc lắp ráp tùy biến cao, số hóa độ chính xác cao các bộ phận hiện có, và khả năng quét đáng tin cậy các bề mặt màu đen đầy thách thức. Revo Metro giúp kết nối giai đoạn quét với công việc tiếp theo bằng cách hỗ trợ chụp quét, xem lại và chuẩn bị dữ liệu ban đầu. Kết quả là một quy trình làm việc bắt đầu từ hình học thực tế của bộ phận, thay vì các phép đo thô hoặc giả định.

Đối với các nhà thiết kế, nhà chế tạo, thợ phục hồi và kỹ sư làm việc với các bộ phận tùy chỉnh, linh kiện đời cũ hoặc dự án số lượng ít, MetroY Ultra mang lại một cách thực tế để đưa các bộ phận thế giới thực vào quy trình làm việc kỹ thuật số. Cho dù mục tiêu là xây dựng xung quanh một cấu trúc hiện có, tái sản xuất một linh kiện khó tìm nguồn cung hay nắm bắt một bề mặt khó nhằn, quy trình đều bắt đầu bằng hình học đáng tin cậy. MetroY Ultra giúp biến hình học đó thành dữ liệu có thể hỗ trợ giai đoạn thiết kế và sản xuất tiếp theo.

Revopoint MetroY Ultra

Phù hợp nhất cho: kiểm định được chứng nhận, GD&T, kỹ thuật đảo ngược và xác thực thiết kế.

Là mô hình chủ lực trong dòng MetroY, MetroY Ultra mang lại độ chính xác cao nhất trong dòng sản phẩm, với 5 chế độ quét ánh sáng xanh và tốc độ lên tới 7 triệu điểm/giây ở 90 FPS. Thiết bị hỗ trợ quét không dây Wi-Fi 6 và có thể hoạt động ngoài trời trong điều kiện ánh sáng lên tới 100.000 lux.

Phiên bản CMM bổ sung một tấm bi sợi carbon đã được chứng nhận và Revo Measure, một nền tảng phân tích GD&T được chứng nhận bởi PTB, nhằm phục vụ việc xác minh độ chính xác tại chỗ và các quy trình đo lường học.

Giá: từ khoảng 1.899 USD
Độ chính xác thể tích: 0.015 mm + 0.04 mm/m
5 chế độ quét ánh sáng xanh
Lên đến 7 triệu điểm/giây, 90 FPS
Wi-Fi 6 không dây; Màu sắc HD
Quét ngoài trời lên đến 100.000 lux
Phiên bản CMM từ khoảng 2.499 USD
Mã giảm giá: REVOYCSTPU
