🖥️ TỐI ƯU HÓA QUY TRÌNH LÀM MẪU BO MẠCH VỚI EASYEDA VÀ JLCPCB

Tìm hiểu cách EasyEDA và JLCPCB kết nối thiết kế PCB, cung ứng linh kiện, DFM, chế tạo và dịch vụ lắp ráp (PCBA) nhằm đơn giản hóa quá trình tạo mẫu phần cứng. Các sản phẩm điện tử hiện đại ngày càng đòi hỏi các bo mạch PCB nhỏ hơn, dày đặc hơn và phức tạp hơn. Các giao diện tốc độ cao, bo mạch nhiều lớp, cấu trúc HDI, thiết kế cứng-mềm và các linh kiện khoảng cách chân cực nhỏ (fine-pitch) khiến các kỹ sư có ít không gian hơn cho các lỗi sản xuất.

Thách thức không chỉ giới hạn ở việc bố trí mạch PCB. Tính sẵn có của linh kiện, các ràng buộc sản xuất, yêu cầu chế tạo và thông số lắp ráp đều phải đồng bộ khi thiết kế tiến triển. Một linh kiện có thể hết hàng sau khi bố trí xong. Một ràng buộc chế tạo có thể yêu cầu thay đổi đường đi dây (routing). Vấn đề lắp ráp có thể chỉ xuất hiện sau khi dữ liệu sản xuất đã được chuẩn bị. Mỗi bước chuyển giao bổ sung giữa thiết kế, nguồn cung, chế tạo và lắp ráp lại tạo ra thêm một cơ hội để dữ liệu trở nên lỗi thời. Một quy trình làm việc kết nối chặt chẽ hơn có thể đưa các bước kiểm tra này lên giai đoạn sớm hơn trong chu kỳ phát triển.

Thiết kế và Xác thực PCB với EasyEDA

Thiết kế PCB vượt ra ngoài việc bố trí mạch. Các kỹ sư phải tính đến tính sẵn có của linh kiện, các quy tắc thiết kế, khả năng sản xuất và nhu cầu lắp ráp trong khi thiết kế vẫn đang trong quá trình phát triển. EasyEDA mang lại môi trường thiết kế sơ đồ và PCB dựa trên trình duyệt web, tích hợp thông tin linh kiện, xác minh thiết kế và tính năng cộng tác.

Môi trường thiết kế PCB kết nối

EasyEDA cung cấp tính năng thiết kế sơ đồ và PCB trực tuyến qua trình duyệt, cho phép kỹ sư tạo, xem xét và cộng tác trên các dự án mà không cần phụ thuộc vào quy trình làm việc chỉ có trên máy tính để bàn truyền thống.

Việc chia sẻ dự án, lịch sử phiên bản và kiểm soát quyền truy cập giúp các nhóm giữ cho các bản sửa đổi được tổ chức ngăn nắp. Các định dạng dự án và thư viện của Altium Designer và KiCad cũng có thể được nhập vào khi các kỹ sư cần chuyển đổi các thiết kế hiện có.

EasyEDA Standard phù hợp cho việc học tập và các dự án ít phức tạp hơn, trong khi EasyEDA Pro cung cấp các tính năng bổ sung cho các thiết kế nâng cao hơn và quy trình làm việc nhóm.

Xem xét tính sẵn có của linh kiện ngay trong quá trình thiết kế

Việc lựa chọn linh kiện có thể trở thành nguồn gốc của việc phải làm lại thiết kế nếu tính sẵn có chỉ được kiểm tra sau khi bố trí PCB hoàn tất. Thư viện linh kiện JLCPCB được tích hợp vào hệ sinh thái thiết kế, giúp các kỹ sư tiếp cận thông tin linh kiện ngay khi đưa ra các quyết định thiết kế. Kiểm tra tính sẵn có sớm hơn có thể giảm thiểu các thay đổi về danh-sách-vật-tư (BOM), diện tích chiếm chân linh kiện (footprint) và đường đi dây sau này trong quá trình làm mẫu.

Kiểm tra các ràng buộc sản xuất trước khi chế tạo

Kiểm tra quy tắc thiết kế (DRC) có thể xác định các vấn đề bố trí PCB phổ biến trước khi sản xuất, trong khi JLCDFM xem xét các yêu cầu về khoảng cách đường mạch, khoảng hở mặt nạ hàn (solder-mask), khoan lỗ, chữ in lụa (silkscreen) và các yêu cầu lắp ráp.

Chuyển từ thiết kế PCB sang sản xuất

Khi bố trí PCB đã được xem xét, thiết kế cần được chuẩn bị để đưa vào sản xuất.

Một nguyên mẫu thông thường yêu cầu gói tập tin Gerber, danh sách vật tư (BOM) và dữ liệu đặt vị trí linh kiện (CPL). Các kỹ sư cũng cần xác minh dữ liệu sản xuất cuối cùng, số lượng, hướng và thông số kỹ thuật trước khi đặt hàng.

Các tệp này sau đó có thể được chuyển vào quy trình đặt hàng của JLCPCB để chế tạo và lắp ráp PCB, giúp giảm việc chuyển ủi dữ liệu thủ công giữa các nền tảng riêng biệt.

Chế tạo PCB, cung ứng linh kiện và lắp ráp

Sản xuất nguyên mẫu đòi hỏi sự đồng bộ giữa thông số kỹ thuật PCB, linh kiện, công nghệ lắp ráp, kiểm tra và số lượng đặt hàng.

Chế tạo PCB nhiều lớp

Việc chế tạo PCB nhiều lớp làm tăng số lượng biến số mà kỹ sư cần cân nhắc, bao gồm số lớp, cấu trúc lớp (stackup), kích thước chi tiết, lớp mạ bề mặt và các yêu cầu lắp ráp. JLCPCB hỗ trợ chế tạo PCB từ 1 đến 32 lớp, với các tùy chọn bao gồm ENIG và các lớp mạ bề mặt khác cho các yêu cầu ứng dụng khác nhau.

Đối với các thiết kế sử dụng linh kiện khoảng cách chân cực nhỏ (fine-pitch), lớp mạ bề mặt và hình học của pad có thể ảnh hưởng trực tiếp đến chất lượng lắp ráp, vì vậy các thông số kỹ thuật chế tạo nên được cân nhắc kết hợp với các yêu cầu về linh kiện và lắp ráp.

Cung ứng linh kiện cho việc lắp ráp nguyên mẫu

JLCPCB cung cấp các tùy chọn cung ứng linh kiện đi kèm với việc chế tạo và lắp ráp PCB, cho phép các kỹ sư chọn các linh kiện có sẵn, tìm nguồn linh kiện theo yêu cầu hoặc tự cung cấp linh kiện để lắp ráp.

Đối với việc chế tạo nguyên mẫu, số lượng nhỏ có thể hỗ trợ quá trình phát triển mang tính lặp đi lặp lại mà không cần sản xuất hàng loạt số lượng lớn. Các kỹ sư có thể tạo ra một lô ban đầu, kiểm tra phần cứng và thực hiện các bản sửa đổi trước khi chuyển sang số lượng sản xuất lớn hơn.

Thời gian hoàn thành nguyên mẫu ngắn hơn cũng giúp các đội ngũ kỹ thuật chuyển từ thiết kế sang thử nghiệm vật lý sớm hơn, đẩy nhanh quá trình xác thực và giảm thiểu độ trễ giữa các vòng lặp phát triển.

Lắp ráp PCB cho các thiết kế mật độ cao và công nghệ hỗn hợp

Các nguyên mẫu PCB ngày càng kết hợp các gói SMD nhỏ gọn với các đầu cắm, linh kiện xuyên lỗ (through-hole) và các thiết bị mật độ cao.

JLCPCB hỗ trợ Lắp ráp PCB trên các cấu hình SMT, xuyên lỗ và công nghệ hỗn hợp, tùy thuộc vào bo mạch và yêu cầu của dự án.

Đối với các mối lắp ráp đòi hỏi cao hơn, dịch vụ PCBA tiêu chuẩn hỗ trợ các gói linh kiện bao gồm kích thước 0201 và 01005, BGA và QFN, với khoảng cách tối thiểu được công bố là 0,35 mm cho chân IC và 0,35 mm cho bước chân BGA.

Việc lựa chọn gói linh kiện vẫn cần tính đến đường đi dây, khâu kiểm tra, yêu cầu nhiệt và khả năng phải làm lại. Một linh kiện phù hợp với thiết kế điện chưa chắc đã là lựa chọn dễ dàng nhất từ góc độ sản xuất.

Kiểm tra chất lượng trước khi vận hành phần cứng

Kiểm tra chất lượng đóng vai trò cốt lõi trong sản xuất nguyên mẫu. Tùy thuộc vào dịch vụ và loại gói linh kiện, các phương pháp như kiểm tra dán hàn (SPI), kiểm tra quang học tự động (AOI) và kiểm tra bằng tia X (X-ray) có thể giúp phát hiện các khiếm khuyết sản xuất trước khi giao hàng. Kiểm tra X-ray có thể được sử dụng để kiểm tra các mối hàn ẩn, chẳng hạn như các mối hàn nằm dưới các gói BGA.

Quy trình tạo mẫu PCB kết nối liền mạch hơn

Giá trị của một quy trình làm việc kết nối không đơn thuần là có nhiều công cụ hơn. Đó là việc giảm thiểu sự phối hợp rườm rà giữa các giai đoạn mà kỹ sư vốn dĩ đã phải quản lý.

Giảm thiểu ma sát giữa thiết kế và sản xuất

Tạo mẫu PCB không chỉ dừng lại ở việc chế tạo một bo mạch. Tính sẵn có của linh kiện, yêu cầu sản xuất, lắp ráp và kiểm tra đều cần phải đồng bộ khi thiết kế tiến đến bước xác thực vật lý.

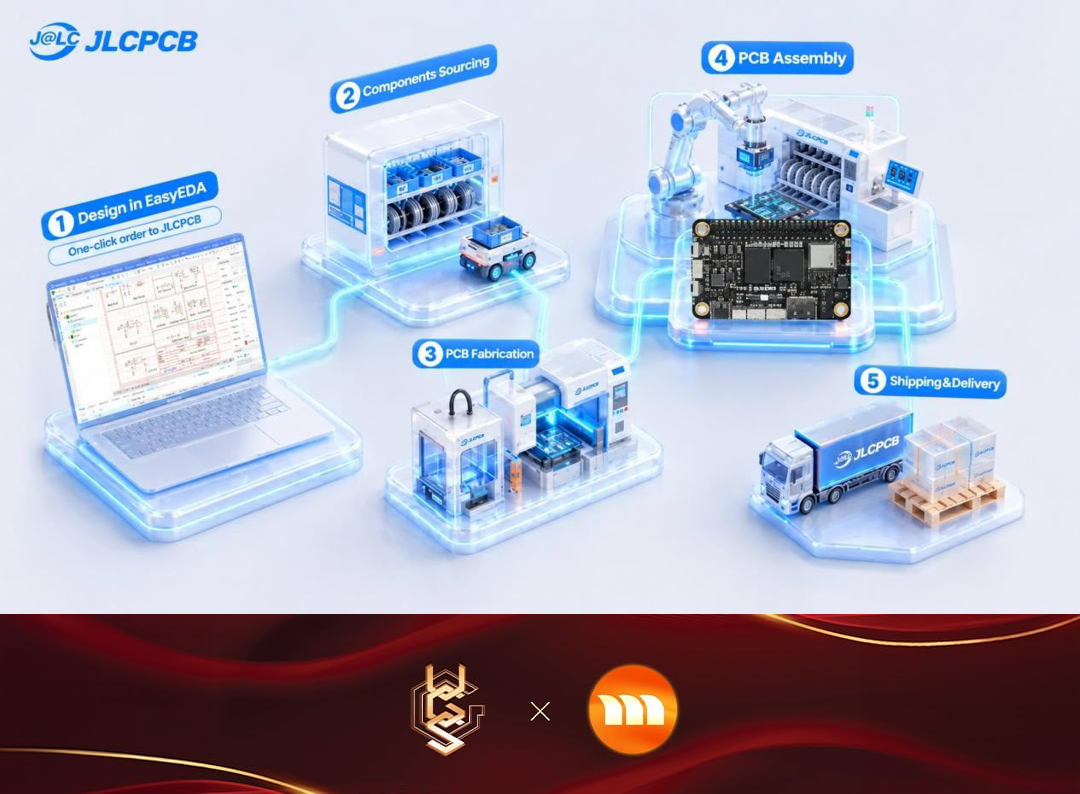

EasyEDA, JLCDFM và JLCPCB kết nối các giai đoạn đó: xác thực thiết kế, kiểm tra khả năng sản xuất, cung ứng linh kiện, chế tạo, lắp ráp và kiểm tra diễn ra trong một quy trình duy nhất thay vì nhiều công đoạn rời rạc. Điều đó cắt giảm việc truyền dữ liệu thủ công, giảm chi phí phối hợp và giúp việc quản lý các bản sửa đổi trở nên dễ dàng hơn - với thời gian hoàn thành nhanh và chi phí thấp giúp duy trì tính khả thi của chu kỳ lặp đi lặp lại.

Kết quả là tạo ra một con đường ngắn hơn, dễ dự đoán hơn từ thiết kế PCB đến một nguyên mẫu được lắp ráp và kiểm tra hoàn chỉnh.

Hãy yêu cầu báo giá PCB để khám phá các tùy chọn chế tạo và lắp ráp PCB cho nguyên mẫu tiếp theo của bạn.
